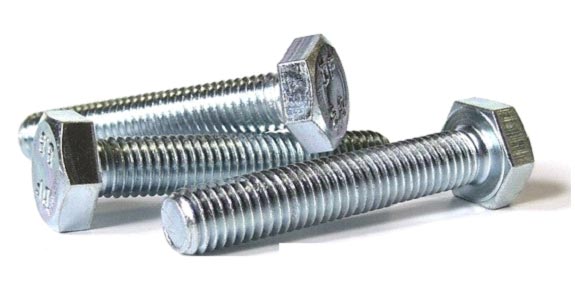

Болт DIN 933 с шестигранной головкой и полной резьбой
Болт din 933 представляет собой металлическое изделие, используемое для крепления элементов в сочетании с другими резьбовыми элементами (гайками).
DIN 933 представлен в виде шестигранной головки и цилиндрического стержня, имеющего резьбу по всей длине. С помощью головки производится завинчивание болта. На головку воздействуют с применением соответствующего ключа или электро (пневмо-) инструмента с насадками.
Отличается от болтов din 931 полной резьбой цилиндрической части, позволяющей фиксировать тонкие элементы. От стандартов ГОСТ (7798 и 7805) и EN ISO (4017) отличается небольшим расхождением в размерах, которыми при использовании часто пренебрегают и которые не оказывают существенного влияния на крепежные свойства.
|
Наибольшее применение болт - din 933 находит в машиностроении. Изготавливается и применяется в соответствии с типоразмерами. |
|
Параметры болта |
Номинальный диаметр резьбы D |
||||||||||||||||||||
|
М3 |
М4 |
M5 |
M6 |
M8 |
M10 |
M12 |
M14 |
M16 |
М18 |
М20 |
М22 |
М24 |
М27 |
М30 |
M36 |
М42 |
М48 |
М56 |
М64 |
||
|
Шаг резьбы, P |
0,5 |
0,7 |
0,8 |
1 |
1,25 |
1,5 |
1,75 |
2 |
2 |
2,5 |
2,5 |
2,5 |
3 |
3 |
3,5 |
4 |
4,5 |
5 |
5,5 |
6 |
|
|
Высота головки, K |
2 |
2,8 |
3,5 |
4 |
5,3 |
6,4 |
7,5 |
8,8 |
10 |
11,5 |
12,5 |
14 |
15 |
17 |
18,7 |
22,5 |
26 |
30 |
35 |
40 |
|
|
C |
мин. |
0,15 |
0,15 |
0,15 |
0,15 |
0,15 |
0,15 |
0,15 |
0,15 |
0,2 |
0,2 |
0,2 |
0,2 |
0,2 |
0,2 |
0,2 |
0,2 |
0,3 |
0,3 |
0,3 |
0,3 |
|
макс. |
0,4 |
0,4 |
0,5 |
0,5 |
0,6 |
0,6 |
0,6 |
0,6 |
0,8 |
0,8 |
0,8 |
0,8 |
0,8 |
0,8 |
0,8 |
0,8 |
1 |
1 |
1 |
1 |
|
|
R |
0,1 |
0,2 |
0,2 |
0,25 |
0,4 |
0,4 |
0,6 |
0,6 |
0,6 |
0,6 |
0,8 |
0,8 |
0,8 |
1 |
1 |
1 |
1,2 |
1,6 |
2 |
2 |
|
|
A макс. |
1,5 |
2,1 |
2,4 |
3 |
4 |
4,5 |
5,3 |
6 |
6 |
7,5 |
7,5 |
7,5 |
9 |
9 |
10,5 |
12 |
13,5 |
15 |
16,5 |
28 |
|
|
Диаметр описанной окружности e, не менее |
DIN 933 |
6,01 |
7,66 |
8,79 |
11,05 |
14,38 |
18,9 |
21,1 |
24,49 |
26,75 |
30,14 |
33,53 |
38,85 |
39,98 |
45,2 |
50,85 |
60,79 |
71,3 |
82,6 |
93,56 |
104,9 |
|
ISO 4017 |
17,77 |
20,03 |
23,36 |
37,72 |
|||||||||||||||||
|
Размер под ключ, S |
DIN 933 |
5,5 |
7 |
8 |
10 |
13 |
17 |
19 |
22 |
24 |
27 |
30 |
32 |
36 |
41 |
46 |
55 |
65 |
75 |
85 |
95 |
|
ISO 4017 |
16 |
18 |
21 |
34 |
|||||||||||||||||
|
Длина болта, L |
Мин. |
5 |
6 |
6 |
6 |
8 |
10 |
12 |
20 |
20 |
30 |
20 |
40 |
30 |
45 |
40 |
50 |
90 |
100 |
110 |
120 |
|
Макс. |
50 |
60 |
100 |
150 |
200 |
220 |
240 |
200 |
240 |
80 |
340 |
120 |
220 |
200 |
300 |
200 |
200 |
200 |
200 |
200 |
|
Все параметры в таблице указаны в мм.
Дополнительную информацию о технических характеристиках болта можно получить у менеджеров компании.
