Дюбель для пустотелых контрукций "МОЛЛИ"
Дюбель обеспечивает высокую прочность крепления благодаря надёжному контакту опорных элементов с задней поверхностью панели. Монтаж возможно осуществлять двумя способами: с помощью специальных клещей; с использованием отвертки.
Толщина скрепляемого материала от 3 мм до 50 мм, диаметр отверстия от 7 мм до 13 мм, диаметр винта от М4 до М6. Возможно изготовление дюбеля для пустотелых конструкций с крюком, с кольцом, с костылем.
Торговые марки: MOLLY, MOLA.

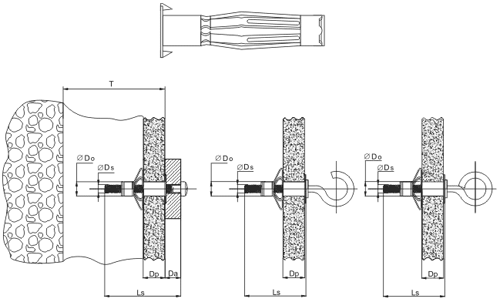

| Обозначение | Do Диаметр сверла, мм | L Длина дюбеля, мм | T мин. расстояние до первых несущих слоев, мм | Dp диаметр применяемого винта, мм | Ls длина применяемого винта, мм | Dp макс. толщина панели, мм | Da макс. толщина прикрепляемого материала, мм | мин.вырыв. сила, кН бетон В 25 |
| 4 х 32 | 8,00 | 32,00 | 42,00 | М4 | 40,0 | 3,00 - 13,00 | 16,00 | 1,40 |
| 4 х 46 | 8,00 | 46,00 | 56,00 | М4 | 52,0 | 5,00 - 18,00 | 23,00 | 1,40 |
| 4 х 59 | 8,00 | 59,00 | 69,00 | М4 | 66,0 | 35,00 - 42,00 | 16,00 | 1,40 |
| 5 х 37 | 12,00 | 37,00 | 47,00 | М5 | 45,0 | 6,00 - 15,00 | 19,00 | 1,40 |
| 5 х 52 | 12,00 | 52,00 | 62,00 | М5 | 60,0 | 7,00 - 21,00 | 24,00 | 1,40 |
| 5 х 65 | 12,00 | 65,00 | 75,00 | М5 | 73,0 | 20,00 - 34,00 | 24,00 | 1,40 |
| 6 х 37 | 13,00 | 37,00 | 47,00 | М6 | 45,0 | 6,00 - 15,00 | 14,00 | 1,40 |
| 6 х 52 | 13,00 | 52,00 | 62,00 | М6 | 60,0 | 10,00 - 21,00 | 24,00 | 1,40 |
| 6 х 80 | 13,00 | 80,00 | 90,00 | М6 | 88,0 | 38,00 - 50,00 | 24,00 | 1,40 |
