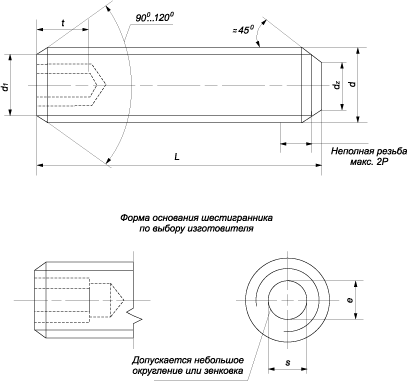

DIN 913 Винт установочный
|
M3 - 3,4,5,6,8,10,12,14,16,18,20,25,30Параметры винта |
Номинальный диаметр резьбы d |
|||||||||||||
|
М1,6 |
М2 |
М2,5 |
М3 |
М4 |
М5 |
М6 |
М8 |
М10 |
М12 |
М16 |
М20 |
М24 |
||
|
Шаг резьбы, P |
0,35 |
0,4 |
0,45 |
0,5 |
0,7 |
0,8 |
1 |
1,25 |
1,5 |
1,75 |
2 |
2,5 |
3 |
|
|
df |
Внутренний диаметр резьбы |
|||||||||||||
|
Диаметр, dp |
мин. |
0,55 |
0,75 |
1,25 |
1,75 |
2,25 |
3,2 |
3,7 |
5,2 |
6,64 |
8,14 |
11,57 |
14,57 |
17,57 |
|
макс. |
0,8 |
1 |
1,5 |
2 |
2,5 |
3,5 |
4 |
5,5 |
7 |
8,5 |
12 |
15 |
18 |
|
|
Размер под ключ,s |
0,7 |
0,9 |
1,3 |
1,5 |
2 |
2,5 |
3 |
4 |
5 |
6 |
8 |
10 |
12 |
|
|
Диаметр e, не менее |
0,809 |
1,011 |
1,454 |
1,733 |
2,303 |
2,873 |
3,443 |
4,583 |
5,723 |
6,863 |
9,149 |
11,429 |
13,716 |
|
|
t, мин. |
короткие ² |
0,7 |
0,8 |
1,2 |
1,2 |
1,5 |
2 |
2 |
3 |
4 |
4,8 |
6,4 |
8 |
10 |
|
удлиненные ³ |
1,5 |
1,7 |
2 |
2 |
2,5 |
3 |
3,5 |
5 |
6 |
8 |
10 |
12 |
15 |
|
|
Номинальная длина, l |
Теоретическая масса 1000 шт. стальных винтов, кг. |
|||||||||||||
|
2 |
0,021 |
0,029 |
|
|
|
|
|
|
|
|
|
|
|
|
|
2,5 |
0,025 |
0,037 |
0,063 |
|
|
|
|
|
|
|
|
|
|
|
|
3 |
0,029 |
0,044 |
0,075 |
0,1 |
|
|
|
|
|
|
|
|
|
|
|
4 |
0,037 |
0,059 |
0,1 |
0,14 |
0,22 |
|
|
|
|
|
|
|
|
|
|
5 |
0,046 |
0,074 |
0,125 |
0,18 |
0,3 |
0,44 |
|
|
|
|
|
|
|
|
|
6 |
0,054 |
0,089 |
0,15 |
0,22 |
0,38 |
0,56 |
0,76 |
|
|
|
|
|
|
|
|
8 |
0,07 |
0,119 |
0,199 |
0,3 |
0,54 |
0,8 |
1,11 |
1,89 |
|
|
|
|
|
|
|
10 |
|
0,148 |
0,249 |
0,38 |
0,7 |
1,04 |
1,46 |
2,52 |
3,78 |
|
|
|
|
|
|
12 |
|
|
0,299 |
0,46 |
0,86 |
1,28 |
1,81 |
3,15 |
4,78 |
6,8 |
|
|
|
|
|
16 |
|
|
|
0,62 |
1,18 |
1,76 |
2,51 |
4,41 |
6,78 |
9,6 |
16,3 |
|
|
|
|
20 |
|
|
|
|
1,49 |
2,24 |
3,21 |
5,67 |
8,76 |
12,4 |
21,5 |
32,3 |
|
|
|
25 |
|
|
|
|
|
2,84 |
4,09 |
7,25 |
11,2 |
15,9 |
28 |
42,6 |
57 |
|
|
30 |
|
|
|
|
|
|
4,97 |
8,82 |
13,7 |
19,4 |
34,6 |
52,9 |
72 |
|
|
35 |
|
|
|
|
|
|
|
10,4 |
16,2 |
22,9 |
41,1 |
63,2 |
87 |
|
|
40 |
|
|
|
|
|
|
|
12 |
18,7 |
26,4 |
47,7 |
73,5 |
102 |
|
|
45 |
|
|
|
|
|
|
|
|
21,2 |
29,9 |
54,2 |
83,8 |
117 |
|
|
50 |
|
|
|
|
|
|
|
|
23,7 |
33,4 |
60,7 |
94,1 |
132 |
|
|
55 |
|
|
|
|
|
|
|
|
|
36,8 |
67,3 |
104 |
147 |
|
|
60 |
|
|
|
|
|
|
|
|
|
40,3 |
73,7 |
115 |
16 |
|
¹ Угол фаски 120º обязателен для коротких винтов, выделенных шрифтом в таблице.
² Для коротких винтов, выделенных шрифтом в таблице.
³ Для удлиненных винтов, не выделенных шрифтом в таблице.
Все параметры в таблице указаны в мм за исключением данных о теоретической массе 1000 винтов.
