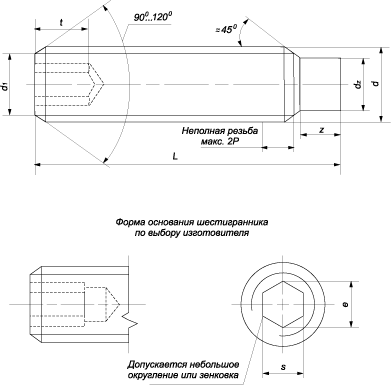

DIN 915 Винт установочный с внутренним шестигранником

Шаг резьбы, P

0,35

0,4

0,45

0,5

0,7

0,8

1

1,25

1,5

1,75

2

2,5

3

df

Внутренний диаметр резьбы

Диаметр, dp

мин.

0,55

0,75

1,25

1,75

2,25

3,2

3,7

5,2

6,64

8,14

11,57

14,57

17,57

макс.

0,8

1

1,5

2

2,5

3,5

4

5,5

7

8,5

12

15

18

Размер под ключ,s

0,7

0,9

1,3

1,5

2

2,5

3

4

5

6

8

10

12

Диаметр e, не менее

0,809

1,011

1,454

1,733

2,303

2,873

3,443

4,583

5,723

6,863

9,149

11,429

13,716

t, мин.

короткие ²

0,7

0,8

1,2

1,2

1,5

2

2

3

4

4,8

6,4

8

10

удлиненные ³

1,5

1,7

2

2

2,5

3

3,5

5

6

8

10

12

15

z

короткие ²

мин.

0,4

0,5

0,63

0,75

1

1,25

1,5

2

2,5

3

4

5

6

макс.

0,65

0,75

0,88

1

1,25

1,5

1,75

2,25

2,75

3,25

4,3

5,3

6,3

удлиненные ³

мин.

0,8

1

1,25

1,5

2

2,5

3

4

5

6

8

10

12

макс.

1,05

1,25

1,5

1,75

2,25

2,75

3,25

4,3

5,3

6,3

8,36

10,36

12,43

Номинальная длина, l

Теоретическая масса 1000 шт. стальных винтов, кг.

2

0,024

2,5

0,028

0,046

3

0,029

0,053

0,085

4

0,037

0,059

0,11

0,12

5

0,046

0,074

0,125

0,161

0,239

6

0,054

0,089

0,15

0,186

0,319

0,528

8

0,07

0,119

0,199

0,266

0,442

0,708

1,07

1,68

10

0,148

0,249

0,346

0,602

0,948

1,29

2,31

3,6

12

0,299

0,427

0,763

1,19

1,63

2,68

4,78

6,06

16

0,586

1,08

1,67

2,31

3,94

6,05

8,94

15

20

1,4

2,15

2,99

5,2

8,02

11

20,3

28,3

25

2,75

3,84

6,78

10,5

14,6

25,1

38,6

55,4

30

4,69

8,35

13

18,2

31,7

45,5

69,9

35

9,93

15,5

21,8

38,3

55,8

78,4

40

11,5

18

25,4

44,9

66,1

92,9

45

20,5

29

51,5

76,4

107

50

23

32,6

58,1

86,7

122

55

36,2

64,7

97

136

60

39,8

71,3

107

151
